室外LED 驱动器的防雷设计探讨
编辑:2021-06-14 13:38:56
太原避雷检测 山西防雷检测 山西防雷工程 山西避雷检测 太原防雷公司
近几年,LED 路灯应用越来越广泛,室外应用的LED 驱动器,对产品的可靠性有较高要求,特别是要求具有较高的防雷击浪涌等级。电网中的浪涌电压主要有以下类型: ①直击雷,是指带电雷云与被放电物之间直接发生的雷击放电,直击雷蕴含极大的能量,峰值电压可高达5 000 kV,具有极大的破坏力; ②传导雷,指雷电击中电网线路或因电磁感应而产生的瞬态高电压,由电网线路或者其他通信线路传至LED路灯; ③开关过电压,电网中的感性负载和容性负载在切入或断开瞬间,一般都会在线路上产生瞬态的脉冲高电压或脉冲高电流,瞬时峰值可达电网额定电压的几倍,会严重破坏路灯设备,损坏类型与雷击相似。LED 驱动器的防浪涌设计主要是针对传导雷及开关过电压的防护。本文介绍了典型的LED 路灯防雷电路设计方案。山西防雷验收
1、浪涌抗扰度测试要求
IEC 和ANSI 对防雷击浪涌测试设备、测试条件和测试方法,制定了相应的规范。IEC 61000-4-5 是专门针对浪涌抗扰度测试设备及测试方法的安全规范,浪涌抗扰度测试的浪涌电压波形为1. 2 /50μs-8 /20μs 的组合波脉冲,详见图1。对户外应用的LED 驱动电源,浪涌抗扰度测试的电压等级要求至少差模6 kV、共模6 kV,甚至更高。ANSI C82. 77 中明确规定了户外灯具的最低浪涌防护等级,组合波差模共模6 kV/3 kA,2 Ω 内阻。大同防雷检测

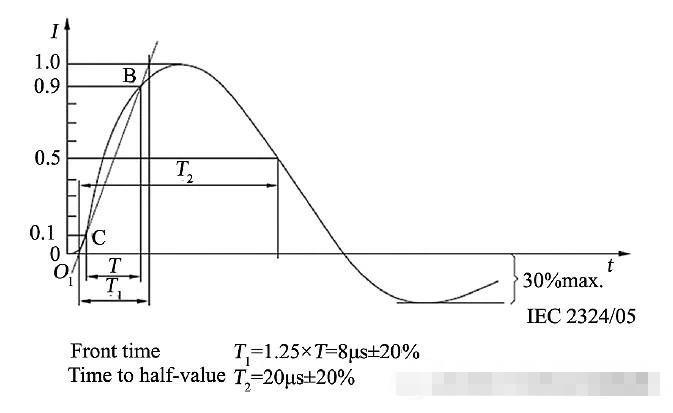

图1 浪涌抗扰度测试的浪涌电压波形
( a) 组合波开路电压( 1. 2 /50μs) 波形;
( b) 组合波短路电流( 8 /20μs) 波形
Fig. 1 Surge voltage waveforms used for surge immunity test
( a) Open circuit voltage waveform of combination wave ( 1.2/50μs) ;
( b) Short circuit current waveform of combination wave ( 8/20μs)2、LED 路灯系统的防雷设计方案
图2 为典型的LED 路灯系统的防雷方案。该方案由两级保护组成: 外置的SPD 浪涌保护器和内置于LED驱动器的浪涌保护电路。SPD 浪涌保护器作为第一级尤为重要,把10 kV ~ 30 kV 的电网浪涌电压钳位到4 ~ 8 kV。内置于LED 驱动器中的第二级保护电路,将4 ~ 8 kV 的浪涌电压进一步钳位至几百V以内,以保护LED 驱动器中的其他电路。忻州防雷检测

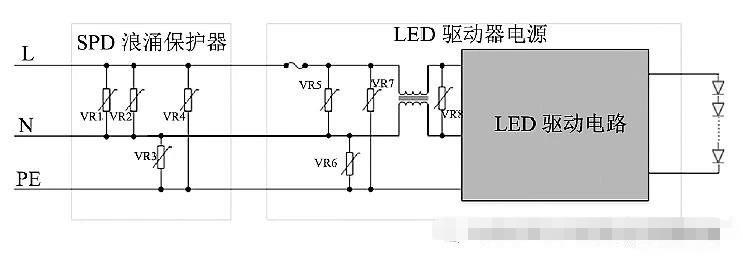

图2 LED 路灯的防雷典型设计
Fig. 2 Typical surge protection design of LED street luminaire
浪涌的防护一般按照耦合方式可分为两类: 差模浪涌和共模浪涌。差模浪涌,是指耦合在火线L 和零线N 之间的浪涌电压; 共模浪涌,是指耦合在火线L 和地线PE,或者零线N 和地线PE,或者零火线和地线之间的浪涌电压。一般来讲,差模浪涌对产品的破坏性更大,防护电路设计也较为复杂。 运城防雷检测
2. 1 差模防雷击浪涌设计
差模浪涌耦合到LED 驱动器中,在驱动器电路的功率回路中会产生瞬时的高压,这些高压一旦超过了电路相关元器件的额定值,在相应位置或元器件上会发生放电击穿,元器件可能永久损坏。如图3 所示,差模电压一般会在L 与N 之间,以及VBUS与功率地之间产生高压。常见的差模浪涌失效模式主要有: 保险丝熔断、压敏电阻损坏、功率半导体器件击穿、电解电容漏液。针对以上失效模式,元器件的选型显得尤为重要。比如,保险丝,除了考虑额定电流和开机启动的浪涌电流外,还要考虑雷击时的浪涌电流。压敏电阻,考虑能承受足够次数的雷击浪涌电流,而不能只根据最大钳位电流来选择。另外,电路板上要保证足够的爬电距离,爬电距离的设定除了考虑正常工作状态下的电压外,还要考虑雷击浪涌测试产生的尖峰电压。此外,差模浪涌保护电路设计也非常重要。吕梁避雷检测

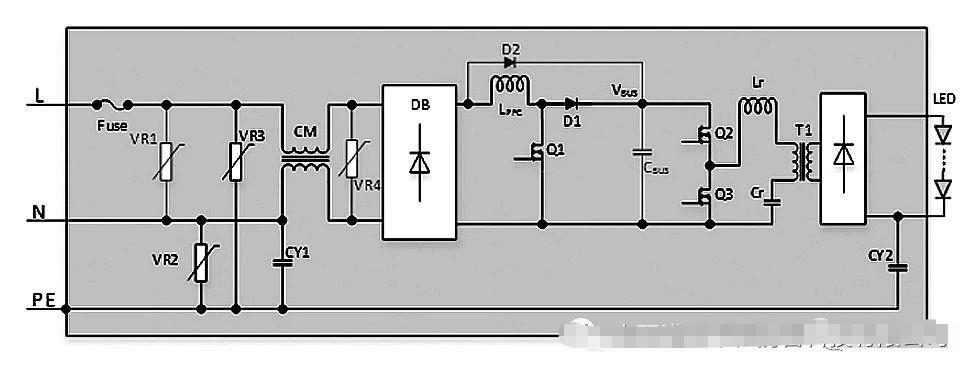

图3 LED 路灯的差模防雷设计
Fig. 3 Differential mode surge protection design of LED street luminaire
LED 驱动器中差模防雷击浪涌的设计一般从以下几方面考虑: 拓扑结构,浪涌电压钳位,特定保护电路等。山西避雷塔
2. 1. 1 拓扑结构
室外LED 驱动器一般采用两级或两级以上的拓扑,除了考虑功率等级外,雷击浪涌保护也是其中重要的原因之一。Boost 电路因输出滤波电容多采用电解电容,对瞬态的浪涌电压有一定的缓冲作用,所以,相较于其他拓扑结构的电路,Boost 拓扑更适合作为户外LED驱动器电源的第一级拓扑。如图3 所示,CBUS容值根据输出功率的大小,一般为10 ~ 100 μF 之间,浪涌时,对Q1,Q2,Q3 的电压起到一定的钳位作用。山西避雷器
2. 1. 2 浪涌电压钳位电路
差模浪涌的防护,一般采用两级或两级以上的电路。第一级电路的设计以器件不损坏为主要目标。如图3,VR1 一般选用直径14 mm、交流额定电压320VAC 的压敏电阻。在6 kV 浪涌电压下,流经VR1 的电流大约在2 kA 左右。由压敏电阻技术手册中可得知,该VDR 的钳位电压大约为1. 2 kV,耐受超过40 次浪涌脉冲。第二级电路设计,以尽可能降低钳位电压为目的。流经压敏电阻的电流越小,其钳位电压越低。可以通过增加第一级钳位电路和第二级之间的插入阻抗来实现。如图4 ( a) 所示,VR4 额定电压为320VAC,两级钳位电路之间有EMI 滤波器,在选择滤波器时,在满足整机效率的前提下,优先选择一些DC 阻抗比较大的电感。当流经VR4 的电流为20 A 时,钳位电压约在700 V,对于常用的600V 或者650 V 的MOSFET,还是偏高。图4 ( b) 为一种改进型的钳位电路,该电路增加了一个开关器件SW,该器件可以为可控硅,或者是MOSFET 等,由浪涌检测电路控制。当检测到浪涌电压时,SW 导通,压敏电阻VR4 接入电路; 当没有浪涌电压时,SW 断开,VR4 不接入电路。这样VR4 就可以选用较低额定电压的型号,以达到降低浪涌钳位电压的目的。山西避雷验收

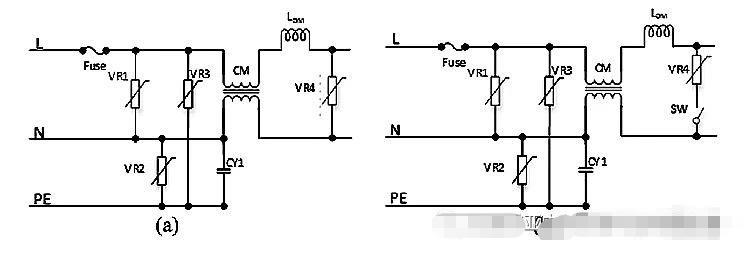

图4 差模浪涌防护电路( a) 改进前; ( b) 改进后
Fig. 4 Differential mode surge protection circuit
2. 1. 3 特定保护电路
如某一特定器件浪涌测试时应力较高,可以设计针对该器件的特定保护电路。如图3 中,如Q1 电压超出额定值( 一般开关管在关断的瞬间,因电路寄生电感的存在,会产生一定的电压过冲,该电压过冲的幅值根据寄生电感和开关电流的大小,一般在几十V左右) ,可以设计电路检测到浪涌电压时,彻底关断Q1,以起到一定的防护作用。
2. 2 共模防雷击浪涌设计
共模浪涌设计主要保护LED 驱动器的负载LED模组。LED 路灯中的LED 模组一般采用中功率或大功率LED 颗粒,散热设计一般采用MCPCB 或增加散热器,散热器接到灯具的保护地上。相当于LED 负载和散热器之间存在寄生电容,如图5 中的CP2,CP3,根据LED 模组PCB 中铺铜的面积大小,该寄生电容一般在几十pF ~ 几nF 之间,如变压器T1 两端有跨接电容CP1,则感应在LED 颗粒和散热器之间的电压为CP1 和CP2 /CP3 的共模分压。所以CP1 要尽量小,这样更多的共模电压在输出隔离变压器T1上,达到保护LED 模组的目的。山西防雷公司

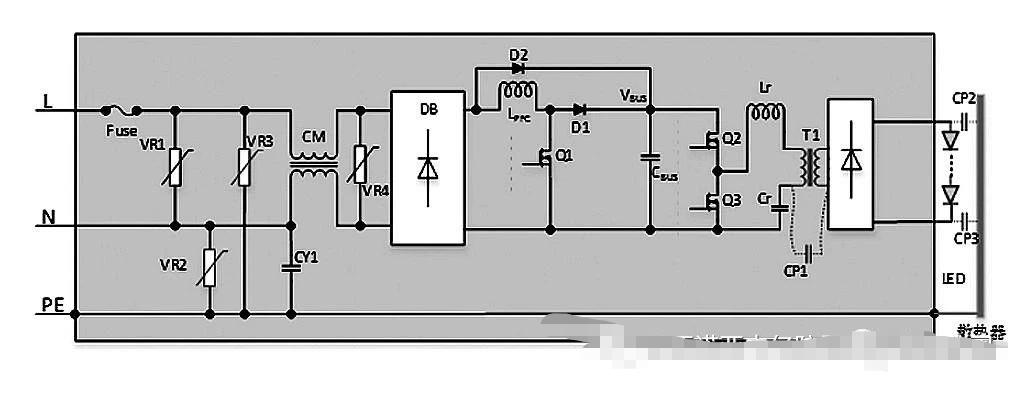

图5 LED 路灯的共模防雷设计
Fig. 5 Common mode surge protection circuit
共模浪涌防护的关键在于设计具有较高绝缘等级的隔离变压器,PCB 板上,原副边之间保证足够的爬电距离。另外,也可在输入侧增加压敏电阻VR2,VR3 作为共模钳位,也可用气体放电管代替压敏电阻,或者采用气体放电管串联压敏电阻的方案。太原防雷检测
3、测试及结果
差模浪涌保护电路,第一级保护电路采用直径14 mm,额定电压320VAC 的压敏电阻。第二级保护电路采用直径10 mm,额定240 VAC 的压敏电阻和双向晶闸管串联。
共模浪涌保护,未加专用的保护电路,电路板设计保证6 mm 原副边爬电距离,所有电路对保护地也保持6 mm 爬电距离,隔离变压器原副边之间保证6mm 的爬电距离。山西防雷公司
雷击浪涌测试采用6 kV/3 kA 差模共模,内阻2Ω,4 种耦合方式( L-N,L-PE,N-PE,L /N-PE) ,40次浪涌脉冲,采用该方案的LED 驱动器顺利通过雷击浪涌测试。

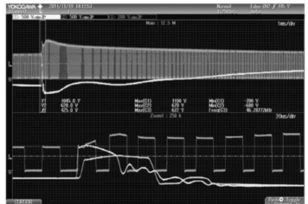

图6 浪涌保护电路工作波形图
Fig. 6 Measured waveform of surge protection circuit
图6 为6 kV 差模浪涌测试的工作波形。通道1为第一级保护电路的电压,通道2 为第二级保护电路的电压,通道3 为半桥中点的电压波形。经第一级钳位电压降至1 045 V,经第二级钳位后,浪涌电压进一步降低至620 V,采用600 V 额定电压的MOSFET 已经能够满足要求,如若进一步降低浪涌时MOSFET两端的电压,可以进一步优化第二级浪涌钳位电路。山西避雷检测
4、结论
本文介绍了雷击浪涌对LED 驱动器的危害,分析了雷击浪涌的主要耦合途径,并提出了差模共模雷击浪涌的保护方案,采用相应方案的LED 驱动器顺利通过了相关雷击浪涌测试。对LED 灯具的防雷设计具有一定的借鉴意义。
